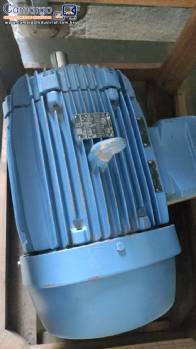

Motor elétrico.

Marca fabricante: WEG.

Potência: 9,2 kW (12,5 HP).

Rotação: 873 rpm (8 polos).

Tensão: 220 / 380 / 440 V.

Ano: 13 de Maio de 2010.

Frequência: 60 Hz.

Grau de proteção: IP55.

Regime de trabalho: S1 (serviço contínuo).

Aplicação em esteiras transportadoras, redutores, pontes rolantes, elevadores industriais e máquinas de processo contínuo.

Peso aproximado: 173 kg.

Modelo de Carcaça: 180 M (Estrutura em ferro fundido com aletas de refrigeração)

(Rendimento): 89.0%.

Fator de Potência ($cos phi$): 0.82.

Tensões e Correntes de Operação

Proteções e Acessórios Integrados Este motor possui um pacote de acessórios para condições severas de operação: Grau de Proteção IP66: Totalmente estanque à poeira e protegido contra jatos potentes de água de qualquer direção.

Proteção Térmica (Termostato): Equipado com termostatos internos que atuam a 130°C.

Os terminais de controle são identificados como 1TB1 e 1TB2.

Sistema Anti-condensação (Space Heater): Possui resistência de aquecimento interna para evitar acúmulo de umidade quando o motor estiver desligado.

Tensão da Resistência: 200–240 V.

Potência da Resistência: 32–46 W.

Conexão: Terminais 1HE1 e 4HE2.4.

Dados de Manutenção (Rolamentos e Lubrificação)

Rolamento Dianteiro: 6311-C3.

Rolamento Traseiro: 6211-Z-C3.

Graxa Recomendada: Polyrex EM-ESSO.

Intervalo de Lubrificação: 20.000 horas (quantidade: 18g)

Esquemas de Ligação

Triângulo ($Delta$): 220 V.

Estrela ($Y$): 380 V.

Duplo Triângulo ($DeltaDelta$): 220 V.

Estrela-Série ($YY$): 380 V.

Triângulo-Série ($Delta$): 440 V (Indicado apenas para partida em determinadas configurações).
